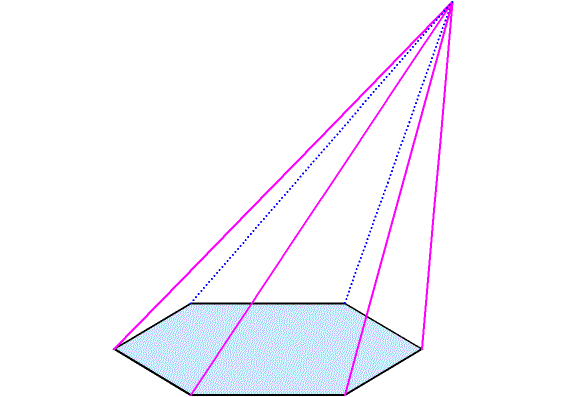

Caractéristiques des solides : Pyramides dont la projection horizontale du sommet n'est pas confondu avec le centre de la base.

Téléchargement du sujet 3Ko.

1. Le tronc de pyramide oblique à axe frontal :
    1.1. Compléter l'épure : placer les repères, projeter les arêtes dans F..
    1.2. Le plan sécant est parallèle à la base : Les bases sont semblables. Projeter dans H. la section déterminé par le plan sécant.

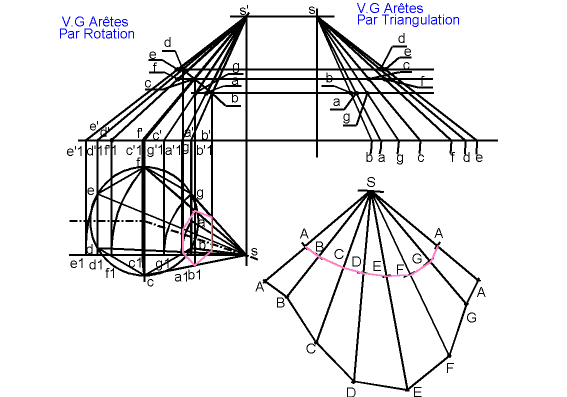

    1.3. Rechercher les V.G. des arêtes latérales par rotation ou triangulation.
    1.4. Le développement est constitué par la juxtaposition de triangles inégaux. Reporter en partant du sommet les V.G. des arêtes latérales et les dimensions des arêtes corresponndantes du polygone de base.
    1.5. Rechercher les V.G. déterminées par le plan sécant les reporter, en partant du sommet, sur les arêtes correspondantes. Joindre les points obtenus par des segments.

2. Le ou les plans sécants est ou sont oblique à la base :
    2.1. Compléter l'épure.
    2.2. Rechercher les vraies grandeurs des arêtes latérales.
    2.3. Développer la pyramide entiére, joindre les points de la base (segments).
    2.4. Rechercher les V.G. des arêtes de la partie tronquée.
    2.5. Reporter les dimensions en V.G. sur les arêtes correspondantes, joindre les points par des segments.

    Nota : L'assemblage est généralement placé dans une face suivant la hauteur la plus petite dont il faudra trouver la V.G.
